Elaboración de tableros Eléctricos

Especificaciones importantes que hay que tener en cuenta para elaborar un tablero eléctrico moderno y con todas las especificaciones técnicas.

Te invito a que veas la siguiente presentación, para que te guíes y puedas realizar un muy buen trabajo

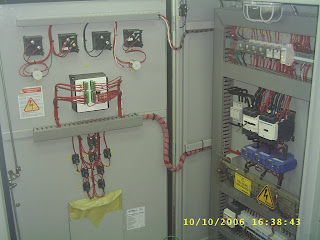

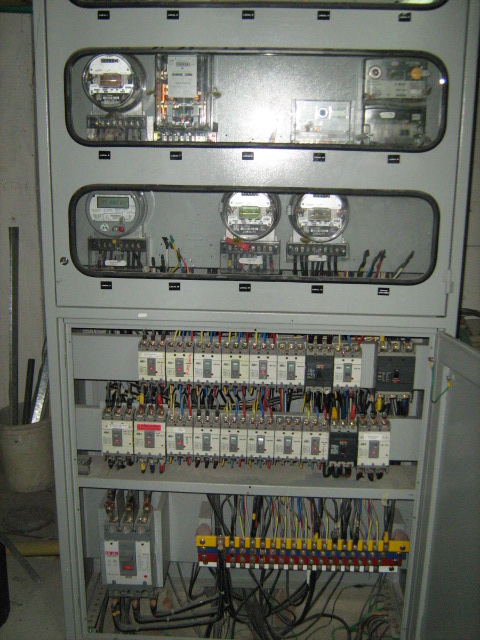

Los tableros eléctricos hacen parte principal y primordial de una instalación eléctrica, ya que en él están ubicados brekers, cortacircuitos,  fusibles,  disyuntores,  interruptores, DPS, borneras,  medidores de corriente, voltaje, frecuencia,  entre otros.


Los tableros incluyen un medio de distribucion y de proteccion para los circuitos que alimentan.
Asì como para los ramales dedicados exclusivamente para los sistemas de alumbrado.
Es comùn enumerar los tableros para poderlos identificar:



En el tablero TF5-48-4LF
El prefijo TF significa que es un tablero de fuerza
El 5 seria el quinto tablero, según la numeración interna.
El 48 significa la cantidad de interruptores de un polo que pueden acomodarse.  (Un interruptor de 2 polos ocupa el mismo espacio de 2 interruptores de 1 polo un interruptor de 3 polos ocupa el mismo espacio que 3 interruptores de un polo).
El sufijo 4L indica 4 lengüetas
El sufijo F nos indica que el
     tablero es para montarse a nivel


En el tablero TA2-3-2LS
El prefijo TA significa que es un tablero de alumbrado.
El 2 seria el numero interno del mismo
El 3 nos indica el número de circuitos
2L significa que tiene 2 lengüetas, mientras que
El sufijo S para montar sobre la superficie



RETIE:
    17.9 TABLERO ELECTRICOS DE BAJA TENSION.

    17.9.1Aspecto generales
    Los tableros o armario eléctricos de baja tensión, principales y de distribución, deben cumplir los siguientes requisitos, adoptados de las normas NTC3475, NTC 3278, NTC-IEC 60439-3 Y NTC 2050, y su cumplimiento será comprobado mediante Certificado de conformidad.
a) Tanto el cofre como la tapa de un tablero general de acometidas auto soportados (Tipo armario), deben ser construidos en láminas de acero, cuyo espesor y acabado debe resistir los esfuerzos mecánicos, eléctricos y térmicos, así como los efectos de humedad y la corrosión, verificados mediante pruebas bajo condiciones de rayado en ambiente salino, durante al menos 400 horas, sin que la progresión de la corrosión en la raya sea menor de 2mm


El tablero puede tener instrumentos de medida de corriente para cada una de las fases, de tensión entre fases o entre fase y neutro (con o sin selector), así como lámparas de indicación de funcionamiento del sistema (normal o emergencia);
b)  El tablero de distribución, es decir, el gabinete o panel de empotrar o sobreponer, accesible sólo desde el frente; debe construirse en lámina de acero de espesor mínimo 1,2 mm para tableros desde 13 a 42 circuitos.  Los encerramientos de estos tableros deben resistir los efectos de la humedad y la corrosión,  verificados mediante pruebas bajo condiciones de rayado en ambiente salino, durante al menos 400 horas, sin que la progresión de la corrosión en la raya sea menor de 2mm




c)Se admite la construcción de encerramientos plásticos o una combinación metal-plástico para los tableros de distribución, siempre que sean auto extinguibles (soportar 650º C durante 30 segundos), resistentes al impacto contra choques mecánicos mínimo grado IK 05 y tengan un grado de protección contra sólidos, líquidos y contacto directo, mínimo IP 2XC;
d)Se permiten conexiones en tableros mediante el sistema de peine, tanto para la parte de potencia como para la de control,  siempre y cuando los conductores y aislamientos cumplan con los requisitos establecidos en el numeral 17.9.2 del presente articulo;
e)Los compuestos químicos utilizados en la elaboración de pinturas para aplicarse en los tableros, no deben contener TGIC (Isocianurato de Triglicidilo)


APLICACIÓN DEL RETIE

RETIE: 17.9.2 Partes conductoras de corriente
)  Toda parte conductora de corriente debe ser rígida y construida en plata, una aleación de plata, cobre, aleación de cobre, aluminio, u otro metal que se haya comprobado útil para esta aplicación.  No se debe utilizar el hierro o el acero en una parte que debe conducir corriente;
Las partes conductoras de los tableros deberán cumplir los siguientes requisitos:
b)  Para asegurar los conectores a presión y los barrajes   se deben utilizar tornillos de acero, tuercas y clavijas de conexión.  El cobre y el latón no son aceptables para recubrir tornillos de soporte, tuercas y terminales de clavija de conexión, pero se acepta un revestimiento de cadmio, cinc, estaño o plata.  Todo terminal debe llevar tornillos de soporte de acero en conexión con una placa terminal no ferrosa;
c)La capacidad de corriente de los barrajes de fase no debe ser menor que la proyectada para los conductores del alimentador del tablero.  Todos los barrajes, incluido el del neutro y el de tierra se deben montar sobre aisladores;



)    La disposición de las fases de los barrajes en los tableros trifásicos, debe ser A, B, C, tomada desde el frente hasta la parte posterior; de la parte  superior a la inferior, o de izquierda a derecha, vista desde el frente del tablero;
e)Todas las partes externas del panel deben ser puestas sólidamente a tierra mediante conductores de protección y sus terminales se deben identificar con el símbolo de puesta a tierra;
f)Todos los elementos interno que soportan equipos eléctricos deben estar en condiciones de resistir los esfuerzos electrodinámicos producidos por las corriente de falla del sistema.  Las dimensiones, encerramientos y barreras deben permitir espacio suficiente para alojamiento de los terminales y curvaturas de los cables.
g)Las partes fabricadas con materiales aislantes serán resistentes al calor, al fuego y a  la aparición de caminos de fuga.  La puerta o barrera que cubre los interruptores automáticos debe permitir su desmonte dejando puntos eléctricos al alcance (contacto directo) solamente mediante el uso de una herramienta.




17.9.4 Rotulado e instructivos
   Un Tablero de distribución debe tener adherida de manera clara, permanente y visible , por lo menos la siguiente información:
a)Tensión (es) nominal (es) de operación;
b)Corriente nominal de operación;
c)Número de fases;
d)Número de hilos (Incluyendo tierras y neutro);
e)Razón social o marca registrada del fabricante;
f)El símbolo de riesgo eléctrico;
g)Cuadro para identificar los circuitos.
17.9.6  Excepción en la declaración de conformidad
Se podrán instalar tableros de producción única, sin certificados de Conformidad de Producto; siempre y cuando el fabricante demuestre mediante documento sucrito por él y avalado por un ingeniero electricista o electromecánico, con matricula profesional vigente, que el producto cumple los requisitos establecidos en el RETIE, el inspector de la instalación verificará el cumplimiento de este requisito y su incumplimiento será considerado una no conformidad con el reglamento.
